شرکت افاسپی (FSP) برندی نیست که نیاز به معرفی چندانی داشته باشد، بلکه بیشتر یادآور مقیاس بزرگ فعالیتهای آن است. این شرکت در آوریل ۱۹۹۳ در تایوان به عنوان یک سرمایهگذاری مشترک بین شرکتهای Fortron/Source ایالات متحده، Sparkle Power International و Powertech Systems (سه نامی که حروف اول نام شرکت را تشکیل میدهند) تأسیس شد و به یکی از بزرگترین تولیدکنندگان منبع تغذیه در جهان تبدیل گشت. این شرکت به یکی از شرکای اولیه اینتل (Intel) در سالهای شکلگیری استاندارد ATX تبدیل شد، در سال ۲۰۰۲ در بورس اوراق بهادار تایوان پذیرفته شد و سه دهه را صرف ساخت بیسر و صدای قطعات برای فهرست طولانی از یکپارچهسازهای سیستم و برندهای مصرفکننده کرده است. وقتی بیشتر شرکتها یک منبع تغذیه میخواهند، با یک سازنده تجهیزات اصلی (OEM) تماس میگیرند. افاسپی (FSP) همان شرکتی است که غالباً این تماس را دریافت میکند.
این تمایز در اینجا اهمیت دارد. مدل Mega GM یک طراحی سفارشی با برچسب دیگران نیست، بلکه پلتفرم اختصاصی خود افاسپی (FSP) است که در زیر سقف خود این شرکت مهندسی و مونتاژ شده است. ما مدل Mega GM 1200W را ارزیابی میکنیم تا ببینیم آیا جایگاهی در فهرست بهترین منابع تغذیه ما دارد یا خیر. این سری شامل توانهای 850W، 1000W و مدل پرچمدار 1200W است که در اینجا بررسی میشود و همگی حول مشخصات مشابه ATX 3.1 و PCIe 5.1 ساخته شدهاند: تحویل بومی 12V-2x6، پشتیبانی از جهشهای توان انتقالی 200% که پردازندههای گرافیکی مدرن مطالبه میکنند، و طرح تنظیم انحصاری MTLC (کنترل بار با میکرو تلورانس) متعلق به افاسپی (FSP). روی کاغذ، این محصول به عنوان یک محصول کلاس Gold موقعیتیابی شده است. در عمل، همانطور که آزمایشها نشان خواهد داد، این محصول مانند چیزی یک رده بالاتر رفتار میکند.
مشخصات و طراحی
ریل (RAIL) | +3.3V | +5V | +12V | +5Vsb | -12V |
|---|---|---|---|---|---|
حداکثر خروجی | 20A | 20A | 100A | 3A | 0.3A |
100W | 100W | 1200W | 15W | 3.6W | |
مجموع | 1200W | ||||
ورودی متناوب (AC) | 100 – 240 VAC, 50 – 60 Hz | ||||
قیمت پیشنهادی (MSRP) | $229 | ||||
گارانتی | 10 سال |
محتویات جعبه
مدل Mega GM 1200W در یک جعبه با طراحی تمیز، مشکی رنگ با رندر باکیفیت از دستگاه و گواهینامههای درج شده به وضوح روی جلوی آن عرضه میشود: 80 PLUS Gold، Cybenetics Gold و جایزه صوتی Cybenetics A++، در کنار نشانهای PCIe 5.1 و ATX 3.1 که با در نظر گرفتن اینکه گواهینامههای واقعی دستگاه با موارد روی جعبه همخوانی ندارند، کمی عجیب است!
در داخل، منبع تغذیه به خوبی درون یک محفظه مقوایی قالبگیری شده محافظت میشود و لوازم جانبی به صورت جداگانه بستهبندی شدهاند. مجموعه لوازم کاربردی است، اگرچه مجلل نیست: پیچهای نصب، کابل برق متناوب (AC)، بستهای کابل، یک مجموعه شانه کابل، تستر راهاندازی پرشی ATX، مدارک معمول و یک کیسه ذخیرهسازی برای کابلهایی که ممکن است در یک اسمبل استفاده نشوند.
کابلها خودشان به صورت جداگانه با بافت برجسته افاسپی (FSP) روکش شدهاند و در دو دسته مرتب که توسط دو بند کابل قابل استفاده مجدد دیگر به هم متصل شدهاند، ارسال میشوند. ضخامت کابلها متناسب با رده آنها است. آن کابل بومی 12V-2x6 شامل اصلی است - یک کابل کامل 600W بدون آداپتور، که دقیقا همان چیزی است که یک سیستم مجهز به سری RTX 50 میخواهد ببیند. متأسفانه، فقط یکی از آنها وجود دارد، که برای یک دستگاه 1200W مایه تاسف است.
نوع کانکتور | سختسیمکشی شده | ماولار |
24 پین ATX | - | 1 |
4+4 پین EPS (پردازنده) | - | 2 |
5.1 PCI-E (12V-2x6) | - | 1 |
8 پین PCI-E (6+2) | - | 3 |
ساتا (SATA) | - | 10 |
مولکس (Molex) | - | 6 |
فلاپی | - | - |
ظاهر بیرونی

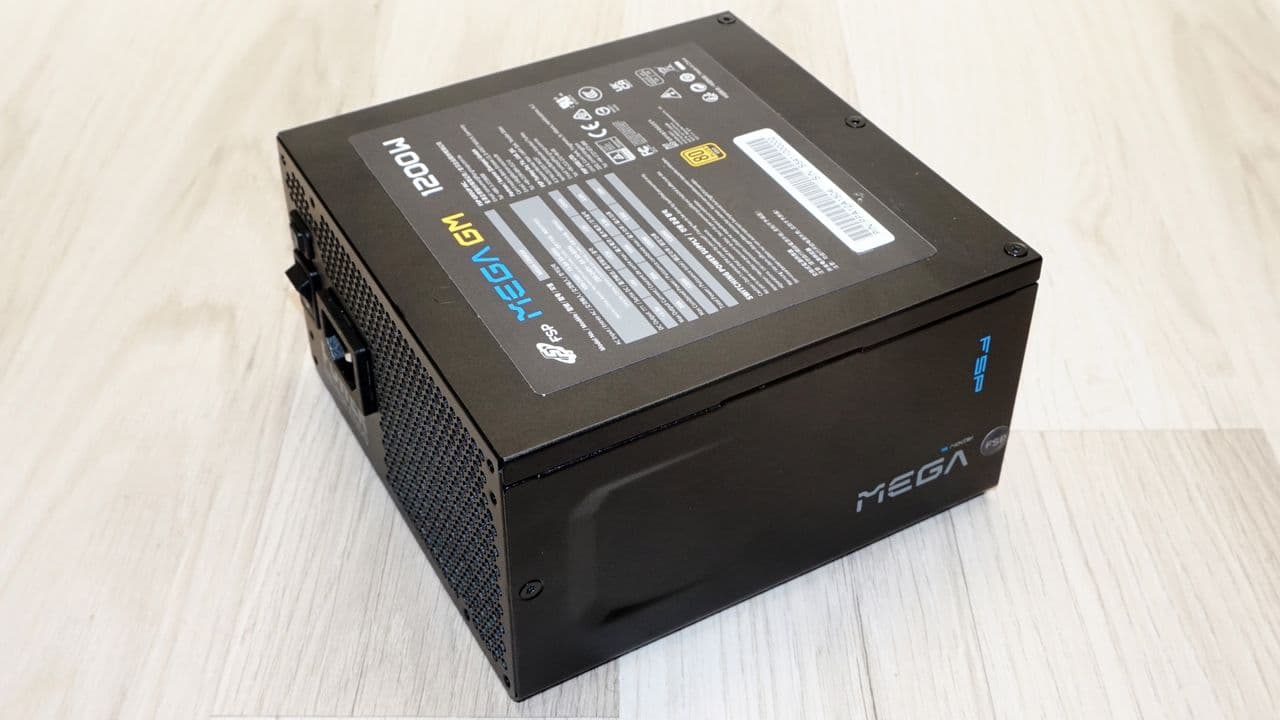

با ابعاد 150 در 150 در 86 میلیمتر، مدل Mega GM 1200W برای خروجی خود واقعاً جمعوجور است. تعداد زیادی از دستگاههای 1200W تا 160 میلیمتر یا بیشتر کشیده میشوند، بنابراین عمق استاندارد 150 میلیمتری در اینجا یک مزیت عملی واقعی است — این دستگاه بدون نگرانی در مورد فضای ترخیص که اغلب با این توان همراه است، در کیسهای میدتاور قرار میگیرد. بدنه با رنگ مشکی مات و بافتدار سبک تکمیل شده است که اثر انگشت را به خوبی پنهان میکند و کیفیت ساخت اطمینانبخش است.
پنل بالایی به فن ورودی اختصاص یافته است که در پشت یک محافظ انگشت با شیارهای مورب به رنگ نقرهای شامپاینی قرار دارد که ظاهر تکرنگ دستگاه را بهبود میبخشد. در کنارههای دستگاه، نام تجاری "Mega" در یک گوشه و آرم افاسپی (FSP) در بالای آن قرار دارد. برچسب مشخصات کامل و گواهینامه، سمت بالای دستگاه را اشغال کرده است، یعنی وجهی که در بیشتر نصبها رو به بالا است. برای ثبت رکورد، این نمونه در چین مونتاژ شده است که علیرغم ریشههای تایوانی شرکت، برای خطوط مصرفکننده افاسپی (FSP) طبیعی است.
سمت برق اصلی شامل پریز AC و کلید راکر اصلی است که با یک کلید جداگانه ECO همراه شده است که حالت نیمه فنخاموش را فعال یا غیرفعال میکند - یک کنترل مطلوب برای کاربر به جای یک پروفایل ثابت و غیرقابل مذاکره برای کاربرانی که ترجیح میدهند فن همیشه حتی با حداقل سرعت کار کند. همان وجه یک جلوپنجره اگزوز بزرگ شانسیکشی شده است که از لبه به لبه سوراخ شده است تا فن بتواند هوای گرم را مستقیماً از شاسی خارج کند. انتهای مخالف، محفظه کانکتور کاملاً ماژولار را در خود جای داده است، به طوری که سوکتها کدگذاری شدهاند تا اتصال کابل به پورت اشتباه در طول نصب عملاً غیرممکن باشد.
طراحی داخلی
خنکسازی توسط یک فن 135 میلیمتری Power Logic PLA13525S12M با بلبرینگ دینامیک سیال (FBD) که 0.40 آمپر در ولتاژ 12 ولت جریان میکشد، مدیریت میشود. این یک قطعه شناخته شده و مورد احترام است. همین مدل در چندین منبع تغذیه ممتاز دیگر ظاهر شده است. استفاده از بلبرینگ FBD در این رده انتخاب درستی است که هزینه کمی بیشتر را با سر و صدای کم و طول عمر بالا معاوضه میکند.
شرکت افاسپی (FSP) هم پلتفرم را طراحی و هم میسازد، بنابراین هیچ سازنده تجهیزات اصلی (OEM) پنهانی پشت آن وجود ندارد. قطعات داخلی مرتب و به طور منطقی روی یک برد مدار چاپی (PCB) دوطرفه چیده شدهاند. مرحله فیلترینگ گذرا خوب است، با دو خازن Y، سه خازن X، دو سلف فیلترینگ حالت مشترک و یک MOV تک. یکسوسازی برق اصلی توسط یک جفت پل 600 ولتی که روی هیت سینک اختصاصی خود بلافاصله پس از فیلتر نصب شدهاند، مدیریت میشود.
مرحله تصحیح ضریب توان (PFC) فعال، دو ماسفت Infineon 60R080P7 را با دو دیود STMicroelectronics روی هیت سینک اختصاصی خود جفت میکند. ذخیرهسازی انرژی حجیم، به خوشحالی، کاملاً ژاپنی است: دو خازن Nippon Chemi-Con با ظرفیت 680 میکروفاراد و 330 میکروفاراد، که هر دو برای ولتاژ 420 ولت و دمای 105 درجه سانتیگراد رتبهبندی شدهاند. مرحله معکوسسازی اولیه از دو ماسفت Greatpower GP47S60 که در یک توپولوژی تشدید کننده نیمهپل LLC مرتب شدهاند استفاده میکند که روی هیت سینک اختصاصی خود نیز یافت میشوند. این یک توپولوژی بالغ و متمرکز بر قابلیت اطمینان/هزینه است تا آرایش پل کامل که برای واحدهای رده بالا محفوظ است. در سمت ثانویه، ریل 12 ولت با یکسوسازی همگامسازی تولید میشود که شش ماسفت Infineon 07N04LS6 کار را انجام میدهند. ریلهای فرعی 3.3 ولت و 5 ولت از مبدلهای DC-to-DC مشتق شدهاند.
شرکت افاسپی (FSP) در مورد خازنهای ثانویه نظم خود را حفظ کرده است، که واضحترین سیگنال است که این شرکت ادعاهای بازاریابی این واحد را جدی گرفته است. خازنهای الکترولیتی کاملاً ژاپنی هستند و تمام الکترولیتها توسط Nippon Chemi-Con و Rubycon تامین میشوند. همین امر در مورد خازنهای حالت جامد نیز صدق میکند، به طوری که محصولات Nippon Chemi-Con و Nichicon فیلترینگ با فرکانس بالا را انجام میدهند. تنها حذف قابل توجه، حفاظت اختصاصی در برابر خرابی فن است که این واحد بدون آن عمل میکند.
نتایج آزمایش سرد (دمای محیط ۲۵ درجه سانتیگراد)
نتایج آزمایش سرد (دمای محیط ۲۵ درجه سانتیگراد)
برای آزمایش منابع تغذیه، ما از بارهای الکترونیکی با دقت بالا با حداکثر توان مصرفی 2700 وات، یک اسیلوسکوپ 40 مگاهرتزی Rigol DS5042M، یک آنالایزر توان Extech 380803، دو دماسنج دیجیتال با دقت بالای UNI-T UT-325، یک سنجشگر صوتی Extech HD600 SPL، یک محفظه گرم طراحی شده توسط خودمان و قطعات مختلف دیگر استفاده میکنیم.
در دمای محیط ۲۵ درجه سانتیگراد، مدل Mega GM 1200W راندمان قوی را در سراسر محدوده پایین و میانی خود ثبت میکند. این دستگاه میانگین راندمان 93.0% در ولتاژ 230 ولت متناوب و 90.7% در ولتاژ 115 ولت متناوب را در باند بار نامی ثبت کرد، که در نزدیکی بار 30% به حدود 94.6% رسید و در بیشتر منحنی بالاتر از 92% باقی ماند. نقطه ضعف در بالاترین سطح است: راندمان با نزدیک شدن دستگاه به خروجی کامل کاهش مییابد و در ولتاژ 230 ولت متناوب به 91.0% و در ولتاژ 115 ولت متناوب در توان پایدار 1200 وات به 87.3% کاهش مییابد. آن افت بار کامل برای نحوه رتبهبندی دستگاه پیامدهایی دارد. علیرغم آرم 80 PLUS Gold چاپ شده روی جعبه، تنها گواهینامه راندمان تأیید شده مستقل Mega GM گواهینامه Cybenetics آن است — هیچ ورودی مربوطهای در پایگاه داده 80 PLUS شرکت CLEAResult وجود ندارد. این تمایز آکادمیک نیست: Cybenetics راندمان را در کل محدوده عملیاتی میانگین میگیرد، که در اینجا به اندازه کافی سخاوتمندانه است که به سطح Platinum برسد، در حالی که 80 PLUS نقاط بار ثابت 20/50/100% را با آستانه سختگیرانه بار کامل آزمایش میکند. تحت این روش، افت راندمان در حداکثر بار دقیقا همان چیزی است که دستگاه را به جای Platinum به Gold محدود میکند. راندمان اصلی واقعی است، اما توسط سیستم رتبهبندی که تحت آن اندازهگیری شده است، مسطح شده است.
از نظر صوتی، اجرای سرد جایی است که رتبهبندی اعتبار خود را به دست میآورد. با فعال بودن حالت ECO، فن زیر بار تقریباً 50% به سادگی خاموش میماند. هنگامی که شروع به چرخش میکند، صدای بسیار کم 31.6 دسیبل را در 600 وات ثبت میکند و تنها در بالاترین حد محدوده بار به آرامی به حدود 41 دسیبل صعود میکند. برای اکثر بارهای کاری دنیای واقعی، این منبع تغذیه عملاً بیصدا است. دماهای داخلی در طول مسیر به خوبی کنترل میشوند: هیت سینک اصلی نزدیک به 65 درجه سانتیگراد و هیت سینک ثانویه نزدیک به 69 درجه سانتیگراد در بار کامل به اوج میرسند.
نتایج آزمایش گرم (دمای محیط حدود ۴۵ درجه سانتیگراد)
نتایج آزمایش گرم (دمای محیط حدود ۴۵ درجه سانتیگراد)
افزایش دمای محیط به حدود ۴۵ درجه سانتیگراد به طور قابل پیشبینی راندمان را کاهش میدهد، اما نه به صورت نگرانکننده. میانگین راندمان در ولتاژ 230 ولت متناوب به 91.4% و در ولتاژ 115 ولت متناوب به 89.2% میرسد، با ارقام بار کامل به ترتیب 88.9% و 85.3%. افت حدود 1.6 درصدی در ولتاژ 230 ولت متناوب قابل اندازهگیری است اما برای اختلاف دما طبیعی است، و در هیچ نقطه باری دستگاه هیچ نشانهای از ناپایداری حرارتی یا تنش خروجی در طول اجرای پایدار نشان نداد.
نویز تنها حوزهای است که گرما به وضوح ویژگی دستگاه را تغییر میدهد. فن زودتر درگیر میشود و با شدت بیشتری سرعت میگیرد، از اواسط سطح 30 دسیبل در محدوده بار متوسط به حدود 55.0 دسیبل در بار پایدار 1200 وات میرسد. این یک گام اساسی بالاتر از اجرای سرد و بلندترین صدایی است که این منبع تغذیه تولید میکند — اگرچه ارزش دارد که در perspectiva نگه داشته شود که این اتفاق تنها در تقاطع حداکثر بار و محیط مرتفع رخ میدهد، گوشهای که اکثر سیستمها هرگز نباید از آن بازدید کنند. دماهای داخلی بر این اساس افزایش مییابد، به طوری که هیت سینک ثانویه به حدود 109 درجه سانتیگراد و هوای خروجی نزدیک به 70 درجه سانتیگراد در بار کامل میرسد، ارقام که با حفاظت OTP شوخی میکنند، اما پلتفرم برای مدت زمان آزمایش خونسردی خود را حفظ کرد.
کیفیت منبع تغذیه و نتیجهگیری
