شرکت گیممکس (Gamemax) برندی متعلق به سازنده تجهیزات اصلی (OEM) یعنی سوهو (Sohoo) است که برای فروش محصولات خودش تأسیس شد. این شرکت که در سال ۲۰۱۳ تأسیس شد، کیسها، خنککنندهها، مانیتورها، لوازم جانبی و منابع تغذیه را تحت عنوان موقعیتیابی موسوم به لوکس مقرونبهصرفه میفروشد که در عمل به معنای محصولات از نظر بصری شلوغ با قیمتهایی است که نامهای تثبیتشده را زیر پا میگذارد. کاتالوگ منابع تغذیه این شرکت همواره ناهموارترین بخش محدوده آن بوده است. واحدهایی در انتهای این دسته وجود صرفاً برای رسیدن به یک قیمت خاص وجود دارند و مدلهای اخیر مانند سری لاین کور (Lion Core) دارای گواهینامه واقعی و اندازهگیریهای قابل احترام هستند. شناخت اینکه یک منبع تغذیه مشخص گیممکس (Gamemax) متعلق به کدام یک از این دو دسته است، از نظر تاریخی نیازمند باز کردن آن و قرار دادن روی دستگاه تست بار بوده است، زیرا نشان روی جعبه این مسئله را حل نمیکند.
ما منبع تغذیه گیممکس RGB PRO 750G (Gamemax RGB PRO 750G) را بررسی میکنیم تا ببینیم در میان بهترین منابع تغذیه (best power supplies) موجود در بازار چگونه عمل میکند. سری RGB PRO در وسط این کاتالوگ قرار دارد و با نورپردازی خود پیشتاز است. مدل 750G که در اینجا بررسی شده است، مدل 750 واتی، یک واحد ATX کاملاً ماولار است که حول یک فن 140 میلیمتری ARGB ساخته شده، با استانداردهای ATX 3.1 و PCIe 5.1 سازگار است و به یک کانکتور بومی 12V-2x6 برای کارتهای گرافیک فعلی مجهز شده است. شرکت گیممکس (Gamemax) آن را برای دمای محیط 40 درجه سانتیگراد رتبهبندی کرده و محدوده عملیاتی تا 50 درجه سانتیگراد را ذکر میکند، با این هشدار مهم که خروجی بالای 40 درجه سانتیگراد بیست درصد کاهش مییابد، بنابراین هرکسی که آن را در یک محیط واقعاً گرم اجرا کند، عملاً یک منبع 600 واتی را خریداری میکند.
این شرکت ادعای بهرهوری 80 PLUS Gold، خازنهای اصلی ژاپنی با تحمل 105 درجه سانتیگراد، و 25 حالت نورپردازی قابل آدرسدهی با قابلیت همگامسازی با مادربرد را دارد. ادعای رتبه گلد (Gold) چیزی است که ارزش مکث کردن دارد، زیرا هیچ ورودی برای این مدل در پایگاه داده CLEAResult 80 PLUS و نه در پایگاههای داده Cybenetics یا PPLP وجود ندارد، بنابراین برچسب چاپ شده روی برچسب در حال حاضر صرفاً ادعای سازنده است و چیز دیگری نیست. با قیمت خردهفروشی پیشنهادی سازنده (MSRP) معادل 105 دلار، مدل RGB PRO 750G مبلغی بیشتر از چندین واحد گلد 750 واتی دیگر که در حال حاضر به فروش میرسند درخواست میکند، که وزن زیادی را بر دوش نورپردازی میاندازد تا این اختلاف را توجیه کند.
مشخصات و طراحی (Specifications and Design)
ریل (RAIL) | +3.3V | +5V | +12V | +5Vsb | -12V |
|---|---|---|---|---|---|
حداکثر خروجی (MAX OUTPUT) | 15A | 15A | 62A | 2.5A | 0.3A |
80W | 80W | 744W | 12.5W | 3.6W | |
مجموع (TOTAL) | 750W | ||||
ورودی جریان متناوب (AC INPUT) | 100 - 240 VAC, 50 - 60 Hz | ||||
قیمت پیشنهادی (MSRP) | $105 |
محتویات داخل جعبه (In the Box)
مدل RGB PRO 750G در یک جعبه مقوایی مشکی با رندری از دستگاه در جلو، نام مدل و وات به صورت بزرگ در بالا و سه برچسب در گوشه بالا سمت راست میرسد: آماده برای PCIe 5.1، آماده برای ATX 3.1 و سپر گارانتی. خطوط راه راه سبز به صورت عمودی روی اثر هنری اجرا میشوند، کلمه Gamemax حرف به حرف در امتداد لبه پایینی نوشته شده است و یک چرخ رنگی RGB با کلمات RGB LIGHT VERSION گوشه را اشغال میکند. این طراحی شلوغ اما خوانا است و جلوی جعبه بیشتر آنچه را که خریدار باید بداند به او میگوید.
محافظت در داخل به جای سخاوتمندانه بودن، کافی است، به طوری که منبع تغذیه بین دو قطعه قالبگیری شده نگه داشته شده و کابلها به طور جداگانه بستهبندی شدهاند. بسته لوازم جانبی نازک است. سیم برق متناوب، چهار پیچ نصب، دو بست زیپی، یک دفترچه راهنمای کاربر چندزبانه، و یک کابل ARGB سه پین 5 ولتی برای همگامسازی با مادربرد وجود دارد. کابل ARGB موردی است که یک رقیب معمولاً آن را شامل نمیشود و با توجه به مجموعه ویژگیها، بیشتر یک ضرورت است تا یک پاداش.
تمام کابلهای دستگاه به طور جداگانه در بافت مشکی پوشانده شدهاند. بازاریابی گیممکس (Gamemax) کل مجموعه را به عنوان «کابلهای تخت برجسته» توصیف میکند. ضخامت سیمها در سراسر آن مناسب به نظر میرسد. این کابلهای روکشدار کمی سفتتر از کابلهای تخت هستند و برای عبور دادن از پشت سینی مادربرد تلاش بیشتری میطلبند که این بهای معمول برای ظاهر و استحکام است.
نوع کانکتور (Connector type) | سیمکشی ثابت (Hardwired) | ماولار (Modular) |
ATX 24 پین | - | 1 |
EPS 4+4 پین | - | 2 |
PCI-E 5.1 | - | 1 |
PCI-E 8 پین | - | 3 |
SATA | - | 8 |
Molex | - | 3 |
Floppy | - | 1 |
ظاهر خارجی (External Appearance)
با ابعاد 165 در 150 در 86 میلیمتر، مدل RGB PRO 750G یک منبع تغذیه نسبتاً طویل است. عمق 165 میلیمتری آن 25 میلیمتر بیشتر از توصیه راهنمای طراحی ATX است که معمولاً توسط واحدهای 750 واتی رعایت میشود. در حالی که احتمالاً هر کیس استاندارد ATX آن را در خود جای میدهد، فضای ترخیص کابل در پشت دستگاه در یک کیس میدتاور (mid-tower) با محفظه پوششدهنده تنگتر از آنچه باید باشد خواهد بود. شاسی کاملاً مشکی با پرداخت مات کمی بافتدار است که به دلیلی، نسبت به اثر انگشت بسیار حساس است. این یک رنگآمیزی مناسب و به طور یکنواخت اعمال شده است. چهار پیچ نمایان فن را در جای خود نگه میدارند.
نمای بالایی توسط یک جلوپنجره شانهای ششضلعی که مستقیماً روی پنل مهر و موم شده است تسلط یافته است تا یک محافظ سیم جداگانه، با یک نشان شیر گیممکس (Gamemax) در توپی فن. برچسب مشخصات روی نمای مخالف قرار دارد، به وضوح چاپ شده است و شامل جدول کامل ریل، نشانهای ایمنی و یک لوگوی 80 PLUS Gold است. پنلهای جانبی دارای یک علامت بزرگ 750W در نوع خطوط کلی با RGB LIGHT VERSION در زیر آن و نشان شیر که به صورت گرادیانت رنگینکمانی رندر شده است، در کنار یک بخش سوراخدار شانهای دیگر هستند.
نمای پشتی نگهدارنده سوکت C14، یک کلید راکر اصلی توکار، و یک دکمه مربع کوچک با برچسب RGB LIGHT است که همگی در یک پنل اگزوز سوراخدار که بیشتر منطقه موجود را پوشش میدهد، تنظیم شدهاند. نمای جلویی محفظه اتصال کاملاً ماولار است که در دو ردیف مرتب شده و در بالا و پایین هر سوکت چاپ سیلک شده است. یک هدر ARGB 5 ولتی سه پین در لبه سمت چپ محفظه برای کابل همگامسازی قرار دارد.

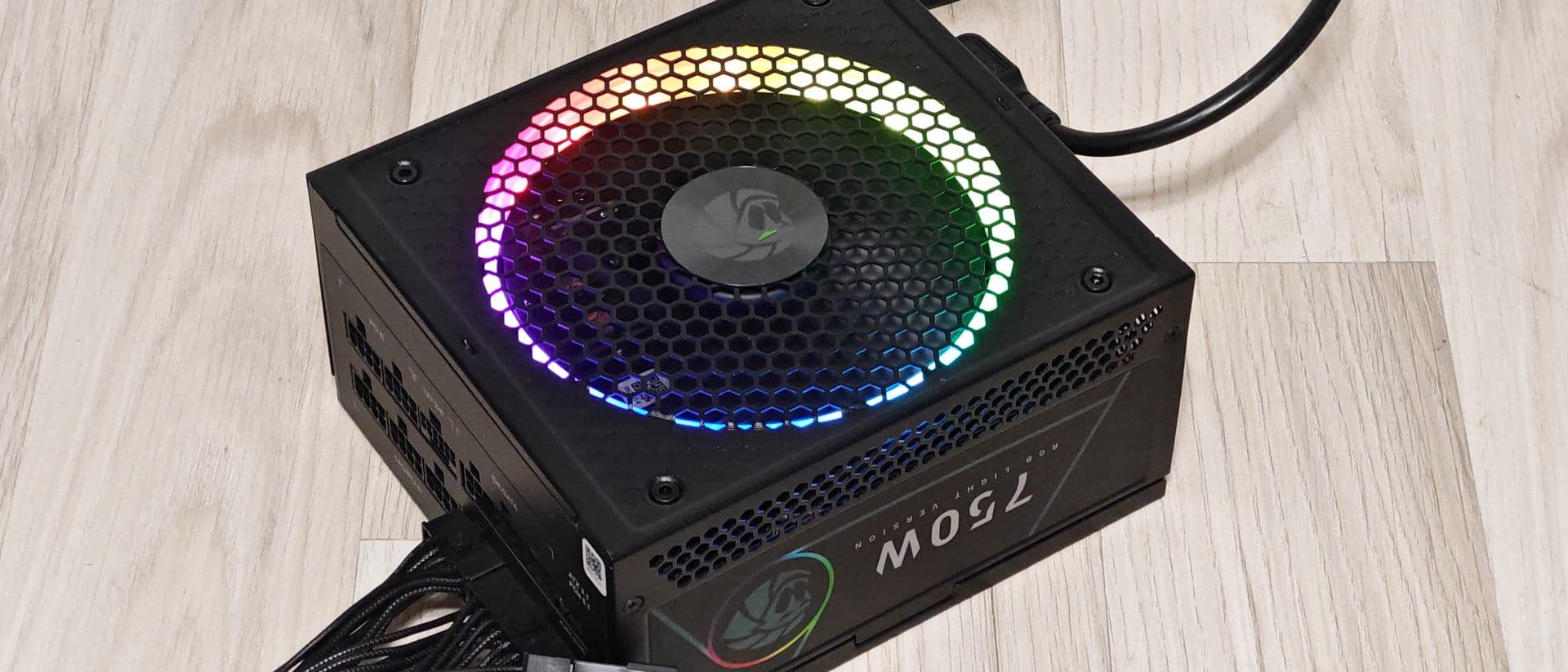

نورپردازی دلیلی است که این مدل وجود دارد و بهتر از آنچه قیمت نشان میدهد اجرا شده است. حلقهای از الایدیهای قابل آدرسدهی در زیر محیط دهانه فن قرار دارد و سلولهای شانهای را از زیر روشن میکند، بنابراین اثر آن بیشتر یک هاله ششضلعی درخشان است تا تیغههای فن روشنشدهای که بیشتر منابع تغذیه RGB از آن استفاده میکنند. این نور پخششده، یکنواخت و عاری از نقاط داغ قابل مشاهده است که نوارهای الایدی ارزانقیمت را لو میدهند و به طور قابل توجهی گرانتر از آنچه هست به نظر میرسد. شرکت گیممکس (Gamemax) ادعای 25 حالت را دارد که با دکمه RGB LIGHT پشتی چرخانده میشوند.
یک فشار کوتاه به حالت بعدی میرود، نگه داشتن دکمه به مدت سه ثانیه نورپردازی را خاموش میکند، فشردن مجدد حالت قبلی را پس از یک فلاش سفید واحد بازیابی میکند، و نگه داشتن طولانیتر وارد یک خودآزمایی میشود که هر الایدی را سفید روشن میکند. آخرین حالت از طریق یک چرخه توان حفظ میشود. اتصال کابل همراه به یک هدر سه پین 5 ولتی روی مادربرد، کنترل را به نرمافزار خود مادربرد واگذار میکند. با این حال، نورپردازی روی رویه فن است و در هر صورت، با یک محفظه نصب شده در پایین، جهتگیری سنتی رو به پایین فن کل اثر را پنهان میکند. دیدن آن نیازمند نصب واحد با فن رو به بالا است که بیشتر کیسها اجازه میدهند اما هوای ورودی برای خود منبع تغذیه را به خطر میاندازد.
طراحی داخلی (Internal Design)
خنکسازی از یک فن 140 میلیمتری ساخت شرکت پاوریر (PowerYear)، مدل PY-14025H12S، با رتبه 12 ولت و 0.40 آمپر تأمین میشود. ما نتوانستیم برگه مشخصاتی برای آن پیدا کنیم. شرکت گیممکس (Gamemax) ادعای یک فن موتور با یاتاقان دینامیک سیال (FDB) را دارد و امید به زندگی 50,000 ساعته دارد. تعیین «S» نشاندهنده یک یاتاقان آستینی است، اما تولیدکنندگان اصلی فن به خاطر مخلوط کردن واحدهای نگهداری انبار (SKU) بدنام هستند، بنابراین نمیتوانیم با اطمینان از موتور درون آن صحبت کنیم. در واحدی با گارانتی 10 ساله، مطمئناً امیدواریم که ادعاهای گیممکس (Gamemax) دقیق باشد.
پلتفرم طراحی سوهو (Sohoo) است. شرکت فناوری گوانگدونگ سوهو پشت گیممکس (Gamemax) قرار دارد که یک سازنده چینی است که بیشتر به خاطر کیسها و منابع تغذیه سطح مبتدی شناخته شده است تا هر چیز دیگری با اهداف بزرگ، اما آنها اخیراً شروع به پیشرفت کردهاند. چیدمان برای این کلاس مرتب است. قرارگیری قطعات منظم است، لحیمکاری در قسمت زیرین تمیز است، و هیتسینکها به جای نوارهای آلومینیومی نمادینی که معمولاً همراه با یک پلتفرم اقتصادی هستند، به درستی اندازهگیری شدهاند. عمق اضافی 25 میلیمتری شاسی به کار گرفته شده است، زیرا برد شلوغ نیست و جریان هوا عملاً بدون محدودیت است. هیچکدام از اینها کار بدی نیست.
مرحله فیلترینگ گذرا روی یک برد مدار چاپی عمودی کوچک نصب شده در پشت سوکت جریان متناوب آغاز میشود و روی برد اصلی ادامه مییابد که شامل دو خازن Y، دو خازن X، دو چوک حالت مشترک و یک MOV است. این یک فیلتر پایه اما کامل است که چیزی از آن حذف نشده است. جریان هجوم توسط یک ترمیستور NTC با یک رله برای وظیفه بایپس اداره میشود. یک پل یکسوساز منفرد روی هیتسینک اصلی در کنار قطعات APFC نصب شده است. مرحله PFC فعال از دو ماسفت Oriental Semiconductor OSG55R140F استفاده میکند و انرژی را در یک خازن Nichicon با ظرفیت 390 میکروفاراد، ولتاژ 420 ولت و رتبه 105 درجه سانتیگراد از سری CE GG ذخیره میکند. این خازن همان چیزی است که بازاریابی گیممکس (Gamemax) هنگام تبلیغ خازنهای ژاپنی به آن اشاره میکند و در سمت اولیه، ادعا دقیق است. سیمپیچ تقویتکننده بدون محافظ است.
مرحله وارونگی اولیه از دو ماسفت Si-Trend SI23N50F در آرایش نیمهپل ساخته شده است که آنها نیز هیتسینک طولانی را با قطعات APFC به اشتراک میگذارند و ترانسفورماتور اصلی را تغذیه میکنند. قطعات تشدیدکننده در کنار آن نشاندهنده یک مبدل تشدیدکننده LLC است که انتخاب استاندارد و منطقی برای یک واحد کلاس گلد با این اندازه است.
در سمت ثانویه، ریل 12 ولت توسط چهار ماسفت SPTJ4R1D6LA در یکسوسازی همگامسازی تولید میشود، قطعهای که نتوانستیم آن را به یک فروشنده شناخته شده نسبت دهیم. ریلهای 3.3 ولت و 5 ولت توسط مبدلهای DC-to-DC روی یک برد دختر عمودی مجاور برد ماولار تولید میشوند. فیلترینگ ثانویه جایی است که هزینه کاهش یافته است. هر خازن ثانویه در این واحد توسط Teapo تأمین میشود. قطعات Teapo بد نیستند و قطعات تعبیهشده در اینجا دارای رتبه 105 درجه سانتیگراد هستند، اما آنها انتخاب میانهرده اقتصادی هستند، که توضیح میدهد چرا ادعای بازاریابی در مورد «خازنهای اصلی» ژاپنی به دقت تنظیم شده به نظر میرسد. با پشتوانه 10 سال گارانتی، خازنهای ثانویه اشتباهترین مکان برای صرفهجویی بودهاند.
نتایج تست سرد (دمای محیط ۲۵ درجه سانتیگراد) (Cold Test Results (25°C Ambient))
برای تست منابع تغذیه، ما از بارهای الکترونیکی با دقت بالا با حداکثر توان مصرفی 2700 وات، یک اسسیلوسکوپ 40 مگاهرتزی Rigol DS5042M، یک تحلیلگر توان Extech 380803، دو دماسنج دیجیتال با دقت بالای UNI-T UT-325، یک صوتسنج Extech HD600 SPL، یک جعبه داغ طراحی شده توسط خودمان و قطعات مختلف دیگر استفاده میکنیم.
