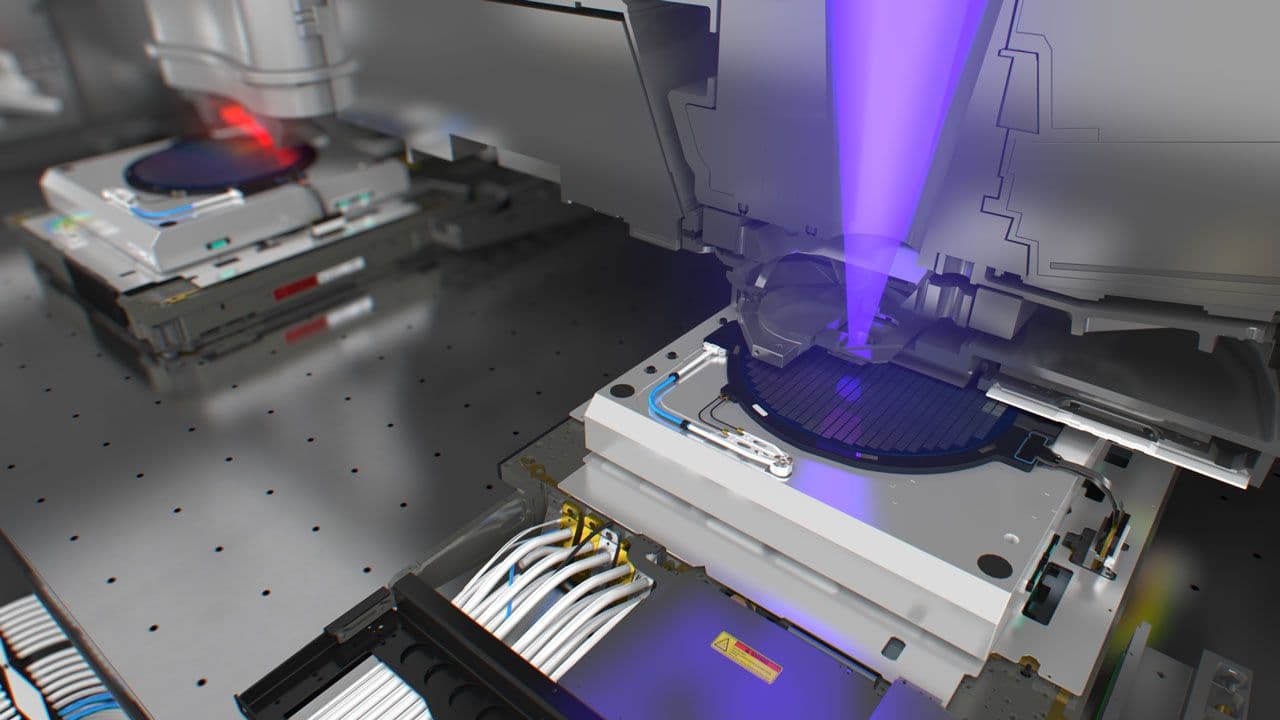

شرکت اینتل (Intel) روز دوشنبه اعلام کرد که کمتر از دو سال و نیم پس از مونتاژ نخستین ابزار خود، توانسته است بیش از یک میلیون ویفر ۳۰۰ میلیمتری را با استفاده از اسکنرهای High-NA EUV پردازش کند. در حال حاضر، این شرکت قصد دارد از فتوماسکهای ۶ اینچی استاندارد صنعت استفاده کند که میتوانند نیمهمیدانهای ۲۶ در ۱۶.۵ میلیمتری را نوردهی کنند و بنابراین برای تراشههای بزرگتر نیازمند اتصال میدان (Stitching) هستند. با این حال، اینتل (Intel) همچنین روی فتوماسکهای بزرگتر ۶ در ۱۲ اینچی کار میکند که به اسکنرهای High-NA EUV اجازه میدهد میدانهای کامل ۲۶ در ۳۳ میلیمتری را بدون نیاز به اتصال میدان نوردهی کنند.
یک میلیون ویفر High-NA
آمار یک میلیون ویفری اینتل (Intel) شامل ویبرهای پردازششده در طول نصب و گواهیسازی ابزار، تحقیق و توسعه و تولید است. اوایل امسال، اینتل (Intel) استفاده از اسکنرهای High-NA EUV را برای فناوری پردازش 18A خود تأیید کرد، بنابراین در حال حاضر این ابزارها برای ساخت برخی از پردازندههای پنتر لیک (Panther Lake) شرکت اینتل (Intel) استفاده میشوند. این شرکت در حال حاضر دارای دو ابزار ASML Twinscan EXE:5000 و حداقل یک اسکنر EXE:5200B است. از اواخر فوریه ۲۰۲۵، این شرکت حدود ۳۰,۰۰۰ ویفر را با استفاده از ابزار High-NA EUV خود پردازش کرده است، بنابراین رسیدن از ۳۰,۰۰۰ ویفر تا فوریه ۲۰۲۵ به بیش از یک میلیون ویفر تا سپتامبر ۲۰۲۶، افزایشی چشمگیر در بهرهبرداری تجمعی High-NA محسوب میشود.
از آنجا که ناوگان اینتل (Intel) از دو سیستم EXE:5000 به سه سیستم گسترش یافته و اکنون شامل مدل بسیار سریعتر EXE:5200B نیز میشود، نقطه عطف یک میلیون ویفر در واقع یک نقطه عطف ناوگان و بلوغ فرآیندی است که اینتل (Intel) برای نخستین بار در صنعت به آن دست یافته است. نکتهای که این دستاورد شرکت را حتی مهمتر میکند این است که شرکت ASML در ماه آوریل اعلام کرد که تمامی اسکنرهای High-NA EUV ارسالشده تا آن زمان، بیش از ۵۰۰,۰۰۰ ویفر را پردازش کرده و به دسترسی بیش از ۸۰ درصدی رسیدهاند؛ این یعنی اینتل (Intel) اکنون ویفرهای بیشتری را با استفاده از ابزارهای High-NA نسبت به مجموع بقیه صنعت پردازش کرده است.
پایبندی به اتصال میدان (Stitching)
فناوری سنتی 0.33-NA EUV دارای بزرگنمایی ۴ برابری در هر دو جهت است و میدان نوردهی آشنای ۲۶ در ۳۳ میلیمتری را با فتوماسکهای سنتی ۶ اینچی امکانپذیر میسازد. با این حال، فناوری 0.55-NA EUV از بزرگنمایی آنامورفیک ۴ برابری/۸ برابری استفاده میکند، بنابراین همان ماسک ۶ در ۶ میتواند تنها حدود ۲۶ در ۱۶.۵ میلیمتر را روی ویفر فراهم کند. در نتیجه، دایهای بزرگی که در یک میدان سنتی EUv با ابعاد ۲۶ در ۳۳ میلیمتر جای میگیرند، باید به عنوان دو نیمهمیدان با استفاده از High-NA EUV نوردهی شوند که به آن اتصال میدان گفته میشود. در حالی که اتصال میدان یک راه حل عملی برای کوتاهمدت است، معایبیچندی دارد.
نخست اینکه، این روش به طور چشمگیری توان عملیاتی را از ۱۷۵ ویفر در ساعت به ۱۲۵ ویفر در ساعت در دستگاه EXE:5200B کاهش میدهد. دوم اینکه، طراحی تراشهها باید اتصال میدان را در نظر بگیرد و با در نظر داشتن آن توسعه یابد، به این معنا که آزادی کمتری در برنامهریزی طبقاتی وجود دارد. سوم اینکه، این دو نوردهی باید با دقت فوقالعاده بالایی تراز شوند تا ویژگیهای عبور کننده از مرز اتصال به درستی به یکدیگر متصل شوند. حتی یک تراز نبودن بسیار کوچک میتواند خطوط و مجراها را دچار تحریف کند یا اتصالات را قطع کند که این امر به طور بالقوه باعث ایجاد نقص و کاهش بازده میشود؛ مشکلی که برای دایهای بزرگ CPU و GPU بسیار پرهزینه خواهد بود.
پیشرفت در پروژه ماسک ۶ در ۱۲
برای اجتناب از استفاده از اتصال میدان، صنعت — به رهبری اینتل (Intel) — قصد دارد به ماسکهای بزرگتر ۶ در ۱۲ اینچی منتقل شود که امکان یک میدان کامل ۲۶ در ۳۳ میلیمتری را در یک نوردهی واحد فراهم میکند. اگرچه این کار روی کاغذ ساده به نظر میرسد، اما دو برابر کردن طول ماسک نشاندهنده تغییر بزرگی در اکوسیستم است.
گذر از فتوماسکهای ۶ در ۶ اینچی به ۶ در ۱۲ اینچی مستلزم تغییرات اساسی در سراسر اکوسیستم ماسک موجود، از جمله بلانکهای ماسک و لایهنشانی، اچینگ، بازرسی و متدولوژی، تمیز کردن، پلیکلها، ماسکنویسها و سیستمهای مدیریت ماسک خواهد بود. از همه مهمتر، اسکنرهای High-NA EUV نیز باید برای تطبیق با ماسکهای بزرگتر اصلاح یا بازطراحی شوند که این انتقال را به یک تلاش بزرگ برای تجهیز مجدد در سراسر زنجیره تامین نیمههنا تبدیل خواهد کرد. در حالی که نه ASML و نه اینتل (Intel) تأیید نکردهاند که اسکنرهای موجود یا برنامهریزیشده High-NA EUV میتوانند برای مدیریت ماسکهای بزرگتر اصلاح شوند، اما بر اساس نقشه راه ASML، تمام اسکنرهای آینده High-NA EUV که قبل و بعد از سال ۲۰۳۳ عرضه میشوند، پیرامون رتیکولهای ۶ در ۶ اینچی و اتصال میدان طراحی شدهاند.
باید دید آیا صنعت به سمت فتوماسکهای بزرگتر ۶ در ۱۲ اینچی حرکت خواهد کرد یا خیر، اما به نظر میرسد اینتل (Intel) مروج اصلی تغییر استاندارد ماسکی است که زیرساخت لیتوگرافی تابشی را برای دههها تعریف کرده است. اگر این تلاش به ثمر بنشیند، اینتل (Intel) احتمالاً مزیت پیشگامی قابل توجهی نسبت به همتایان صنعتی خود خواهد داشت؛ زیرا استاندارد صنعت لیتوگرافی تابشی را برای دهههای آینده تعریف و تعیین خواهد کرد، مزیتی که دست کم گرفتن آن دشوار است.
